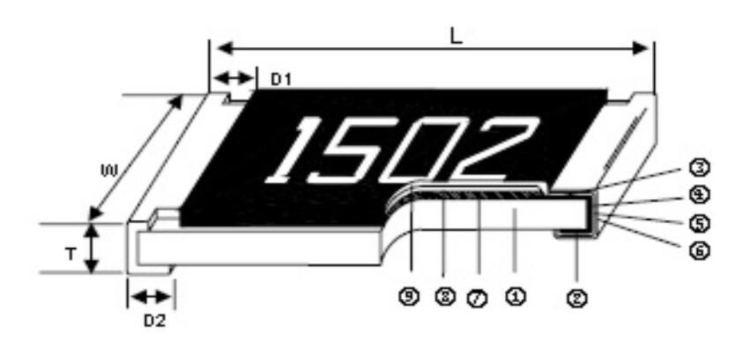

高精度电阻器
精密电阻,精密电阻翻译,称为精密电阻。
区分高精度电阻器与普通电阻器的主要依据是电阻误差的大小,电阻的大小以及温度系数的大小。
分类描述如下:对于电阻为1Ω或更大的电阻,电阻值的电阻在±0.5%范围内与标记电阻值相比可称为JEPSUN精密电阻,精度更高可达到0.01 %精度,即电子工程师所说的精度的十分之一,这种电阻器通常是薄膜电阻器,使用这种材料的电阻器通常满足生产工艺要求。
这种电阻为1Ω或更大的电阻器的精度为±5%或更高。
电子产品上最常见的5%精密电阻不是精密电阻范围。
1Ω或更小的电阻通常可达到±1%的精度。
即使是精密电阻类别,由于电阻基数小,即使误差为1%,实际电阻误差也已经很小。
可以在±0.5%范围内实现更高的精度,但工艺要求和技术要求很高。
精密电阻需要电阻的电阻值,电阻的热稳定性(温度系数),电阻的分布参数(分布电容和分布电感)以及其他符合某些标准的指标。
精密电阻器分为材料,包括金属膜精密电阻器,绕线精密电阻器和金属箔精密电阻器。
金属膜精密电阻的精度高,但电阻温度系数和分布参数指数略低;绕线精密电阻器的电阻精度和温度系数指标较高,但分布参数指标较低;金属箔精密电阻的精度,电阻温度系数和分布参数均高:精度可达10-6,温度系数可达±0.3×10-6 /℃,分布电容可低于0.5pF,分布电感可低于0.1μH。
由于上述三种精密电阻的价格随性能的提高而增加,应根据应用的实际情况合理选择。
例如,在具有低DC或低频的AC电路中,通常仅需要使用JEPSUN绕线精密电阻器或JEPSUN金属膜精密电阻器。
没有必要使用高价金属箔精密电阻器。
金属膜精密电阻的主体通常为圆柱形;线绕精密电阻器具有圆柱形,扁平柱形和矩形框架形状;金属箔精密电阻器通常为正方形或片状。
当绕线精密电阻器的匝数较大时,通常采用无感绕组方式缠绕,正向绕组的匝数与反向绕组的匝数相同,以使其最小化。
分布电感。
矩形框架绕线精密电阻器通常由设备制造商根据需要定制,通常用于仪器仪表。
一旦仪器中的矩形框形线被精密电阻器损坏,新的合金电阻丝与原始电阻合金线的材料,直径和长度相同,可以均匀地缠绕在原始框架上。
如果原来的矩形框形绕线精密电阻仅受到表面绝缘层的损坏,则只需要从框架上取下原来的电阻丝并重新浸漆(最好使用1260绝缘漆,具有优良性能)性能和低价格),然后干它。
然后在原始矩形框架周围重新缠绕。
绕组电阻由镍铬线或锰铜线和缠绕在瓷管上的康铜线制成。
它分为两种类型:固定类型和可调试类型。
绕组电阻的特点是精度极高,运行时噪音低,稳定可靠,可承受高温,并可在170°C的环境温度下正常工作。
然而,它体积大,电阻低,大多低于100KΩ。
另外,由于结构原因,其分布电容和电感相对较大,不能用于高频电路。
这种电阻器通常用于高功率电路中的降压或负载。
金属膜电阻符号RJ用于标记金属膜电阻器是薄膜电阻器(薄膜电阻器)之一。
采用高温真空镀膜技术,将镍铬或类似合金附着在陶瓷棒表面形成薄膜,经过切割调试后的电阻值,达到最终的精密电阻值,然后适当切割接头和涂在表面上。
环氧树脂密封保护。
由于它是铅型电阻器,便于手动安装和维护,并且用于大多数家用电器,通信和仪器仪表。
金属膜电阻器是使用特殊金属或合金作为电阻材料的电阻器,通过真空蒸发或溅射在陶瓷或玻璃中形成电阻膜层。
这种电阻器通常通过真空蒸发工艺生产,其中合金在真空中加热并且合金被蒸发以在陶瓷棒的表面上形成导电金属膜。
可以通过改变金属膜的厚度来改变凹槽。
其耐热性,噪声电位,温度系数,电压系数等电性能均优于碳膜电阻器。
金属膜电阻器的制造工艺相对灵活,不仅可以调整其材料成分和膜厚,而且可以通过沟槽调节电阻,使电阻器具有良好的性能和较宽的电阻。
可以获得范围。
与碳膜电阻器相比,该电阻器体积小,噪音低,稳定性好,但成本高。
它通常用作精密和高稳定性的电阻器,并且还广泛用于各种无线电电子设备中。
金属膜电阻器特性和参数温度系数:±100PPM /°C;大功率负载,低电流和噪声稳定性,高频性能;工作温度范围:-55°C~ + 155°C;精度:0.25 [%],0.5 [%],1 [%],5 [%]电阻范围:1Ω~10MΩ;标称电阻:E-96;包装方法用胶带,散装
