关于电流检测中大电流采样电阻选型应考虑的问题

2021-06-02

最近的项目涉及到电流采集的问题，要采集的电流信号很小，< 0.2A，第一次也是慢慢摸索解决方案。目前为止，有两套解决方案需要验证，解决方案不是本博客的重点。

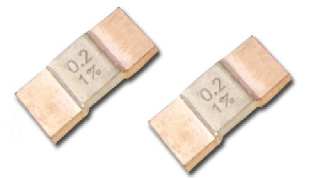

在寻找电流检测芯片时，我们主要选择ADI和TI。他们的电流检测芯片基于一个“Rshunt”电阻，该电阻差分放大电阻两端的电压。然而，芯片的结构不同，我们不关心内部原理。 Rshunt翻译为分流电阻，即电源电阻，通常在1mR~ 1000mR，其中选择Rshunt时考虑以下因素: 1.最小负载电流下要求的精度； 2.最大负载电流下的功耗；在固定负载电流下，Rshunt越小，两端电压越小，测量误差越大，应考虑放大器的Vos(输入偏置电压)。 Rshunt越大，两端电压越大，测量精度越高。考虑Rshunt功率。最大Rshunt电阻的计算公式: (最大全振幅输出/放大器增益)/最大负载电流举个例子: 如果我使用的电流检测放大器的最大满输出为4.9V(如手册所示)，其增益为20，我要测量的最大电流信号为0.2A，则最大Rshunt值应为: (4.9V/20)/0.2A = 1.225R；即我选择的Rshunt值应该< 1.225R，为了提高采集信号的精度，我选择了Rshunt = 1R；
