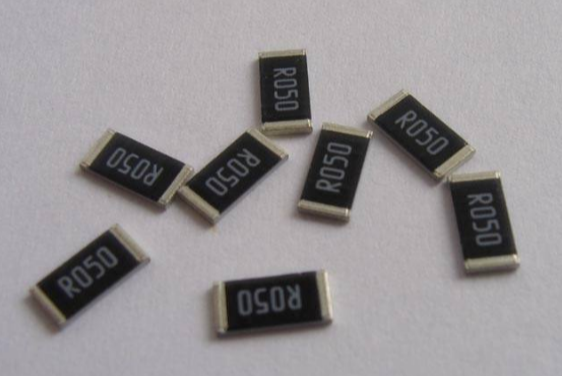

高精密电流感应贴片电阻CS - 电流检测电阻
产品选型
0201 / 0402 / 0603 / 0805 / 1206 / 1210 / 2010 / 2512 / 1225 / 3720 / 7520 / 0612
电流感应贴片电阻器 - CS 系列文件下载
降额曲线
厚膜电流感应，高规格，100ppm的低TC，1%的严格公差，尺寸从0201~2512，电阻范围1m~1R。
特大功率，1225尺寸高达3W，长端接增强功率能力。高可靠电流检测电阻。
特征
-
3 瓦额定功率，1 瓦尺寸，1225 封装。
-
±100 PPM/°C 的低 TCR。
-
电阻值从 1m 到 1 ohm。
-
用于高功耗的高纯度氧化铝基板。
-
具有更高额定功率的长边端接。
-
RoHS 合规性。
应用
-
电源管理应用
-
开关电源
-
音频应用中的过流保护
-
电压调节模块 (VRM)
-
DC-DC 转换器、电池组、充电器、适配器
-
磁盘驱动程序
建造
零件编号
标准电气规格
|
项目 类型 |
70°C 时的额定功率 |
工作温度 范围 |
最大限度。工作 电流 |
电阻范围 (mΩ) |
TCR (PPM/°C) |
||
|---|---|---|---|---|---|---|---|
| ±1% | ±2% | ±5% | |||||
| CS01 (0201) | 1/20W | -55 ~ +155°C | 0.70A |
100 - 147 150 - 500 510 - 1000 |
±1000 ±600 ±300 |
||
| CS02 (0402) | 1/16W | 1.11A |
50 - 100 102 - 500 510 - 1000 |
±400 ±300 ±200 |
|||
| CS03 (0603) | 1/10W | 2.23A |
20 - 50 51 - 100 102 - 300 301 - 1000 |
±600 ±400 ±300 ±200 |
|||
| CS05 (0805) | 1/8W | 2.50A |
20 - 50 51 - 100 102 -196 200 - 1000 |
±600 ±400 ±300 ±200 |
|||
| CS06 (1206) | 1/4W | 5.00A |
10 - 20 21 - 50 51 - 91 100 - 1000 |
±600 ±400 ±300 ±200 |
|||
| CS13 (1210) | 1/2W | 7.07A | |||||
| CS10 (2010) | 3/4W | 8.66A | |||||
| CS12 (2512) | 1W | 10.0A | |||||
| CS25 (1225) | 3W | 31.6A |
3 - 5 6 - 20 21 - 30 33 - 8000 |
±300 ±200 ±150 ±100 |
|||
| CS37 (3720) | 1W | 10.0A |
10 - 18 20 - 500 |
±300 ±150 |
|||
| CS75 (7520) | 2W | 44.7A | － | 1 - 4 | ±300 | ||
|
5 - 10 11 - 350 |
±200 ±150 |
||||||
| CS62 (0612) | 1W | 10.0A |
10 - 27 30 - 91 100 – 499 500 - 1000 |
±600 ±300 ±200 ±100 |
|||
