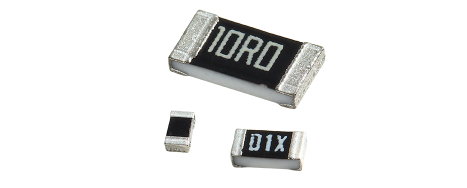

薄膜电流感应贴片电阻TCS - 电流检测电阻
产品选型
0402 / 0603 / 0805 / 1206 / 2010 / 2512
薄膜电流感应贴片电阻器 - TCS 系列 文件下载
降额曲线
用于具有极低 TC 的高精度电流感应电阻器的薄膜技术。尺寸从 0402-2512。电阻范围50m-1Rohm。2512 3W 大功率可用。
特征
-
薄膜工艺。
-
2512 尺寸的高额定功率高达 3 瓦。
-
低至 ±0.5% 的严格公差。
-
低至 ±50 PPM/°C 的极低 TCR。
-
电阻值从 50m 到 1ohm。
-
用于高功耗的高纯度氧化铝基板。
应用
-
电源管理应用
-
开关电源
-
音频应用中的过流保护
-
电压调节模块 (VRM)
-
DC-DC 转换器、电池组、充电器、适配器
-
汽车发动机控制
-
磁盘驱动程序
-
便携式设备（PDA、手机）
建造
零件编号
标准电气规格
| 类型 |
70°C 时的额定功率 |
工作 温度 范围 |
电阻范围 (mΩ) |
TCR (PPM/°C) |
|
|---|---|---|---|---|---|
| ±0.5% | ±1% | ||||
| TCS02 (0402) | 1/16W | -55~+155°C | 500 - 1000 |
±100 ±50 |
|
| TCS03 (0603) | 1/10W | -55~+155°C |
200 - 300 301 - 1000 |
±100 ±50 |
|
| TCS05 (0805) | 1/8W |
200 - 300 301 - 1000 |
±100 ±50 |
||
| TCS06 (1206) | 1/4W | -55~+155°C | —— | 50 - 100 |
±200 ±100 ±50 |
|
101 - 300 301 - 1000 |
|||||
| TCS10 (2010) | 3/4W | -55~+155°C |
50 - 100 101 - 300 301 - 1000 |
±200 ±100 ±50 |
|
| TCS12 (2512) | 1W | -55~+155°C |
50 - 100 101 - 300 301 - 1000 |
±200 ±100 ±50 |
|
