TCS薄膜电流感测电阻的工作原理

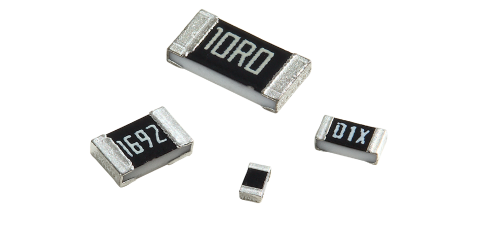

TCS（Thin Film Current Sense）电阻基于薄膜沉积技术制造，通过在陶瓷基底上溅射高纯度金属材料（如镍铬合金或铂钛合金），形成微米级厚度的电阻膜。这种结构赋予其极高的稳定性和极小的寄生参数。
关键技术特点
- 薄膜工艺保障一致性： 溅射工艺可实现纳米级厚度控制，保证批量生产中电阻值的一致性。
- 低杂散电感与电容： 结构紧凑，引脚短，有效减少高频信号干扰，适用于开关电源与高速电流采样。
- 自愈合能力： 部分高端型号具备轻微过载后自动修复能力，提升系统容错率。
- 无铅环保制造： 符合RoHS与REACH标准，适用于绿色电子产品设计。
设计优化建议
为充分发挥TCS电阻性能，需注意以下设计要点：
- PCB布线优化： 采用四端子（4T）连接方式，将电流引线与电压检测引线分离，消除引线电阻影响。
- 热管理设计： 确保电阻周围有足够散热空间，避免局部热点导致阻值漂移。
- 滤波与信号调理： 在采样电路中加入低通滤波器与运算放大器，提升信噪比。
- 校准与补偿： 利用软件算法对温度漂移进行动态补偿，进一步提高测量精度。
未来发展趋势
随着物联网与智能传感的发展，未来的TCS电阻将向更高集成度、更小型化、智能化方向演进。例如，集成温度传感器与数字通信接口（如I²C）的“智能电流传感器”模块正逐步进入市场，推动工业4.0与边缘计算系统的升级。
