RBL宽电极低阻电流取样电阻与共阳极RGB LED的协同设计
在现代LED驱动系统中，RBL宽电极低阻电流取样电阻因其高精度、低功耗和良好的热稳定性，被广泛应用于电流检测与反馈控制电路中。尤其在共阳极RGB LED显示系统中，该电阻能够精准监测各通道的电流变化，确保色彩输出的一致性与亮度稳定性。

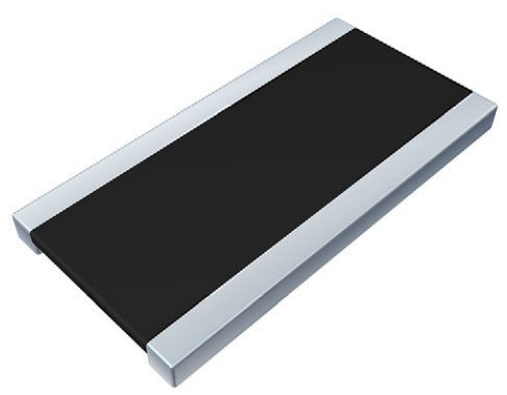

1. RBL宽电极低阻电流取样电阻的核心优势
- 低阻值设计：通常为0.1Ω~1Ω，有效降低压降，减少能量损耗。
- 宽电极结构：提升散热能力，适合大电流环境下的长期稳定运行。
- 高精度与温度系数低：采用精密金属膜材料，保证电流采样误差小于±1%。
2. 共阳极RGB LED的工作原理与接线方式
共阳极RGB LED的三个发光二极管（红、绿、蓝）的阳极连接在一起并接至电源正极，阴极分别通过限流电阻或恒流源连接至控制信号端。这种结构便于使用PWM调光技术实现全彩显示。
3. 电流取样电阻在共阳极系统中的实际接线图解
在典型应用中，将RBL低阻取样电阻串联于每个颜色通道的阴极回路中（如图所示），通过采集其两端电压差，利用运放或ADC芯片进行电流实时监测，从而实现闭环调光控制。
4. 系统优化建议
- 选用合适的阻值以平衡采样精度与功耗；
- 在高频开关环境下注意布局布线，避免电磁干扰；
- 结合MCU或专用驱动芯片（如TPS61230）实现智能调光。
综上所述，将RBL宽电极低阻电流取样电阻与共阳极RGB LED系统结合，不仅提升了系统的能效表现，也显著增强了色彩控制的精确度与可靠性。
