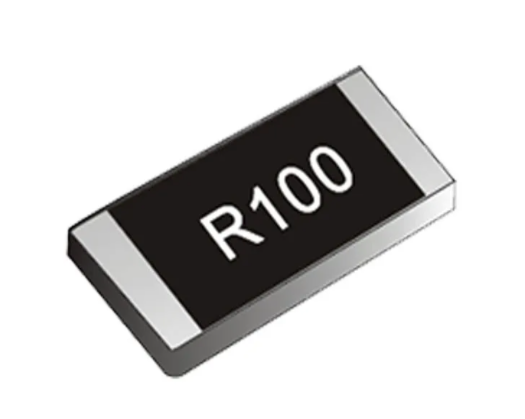

TCS薄膜电流感测电阻的正确安装与测试方法
尽管TCS薄膜电流感应贴片电阻具备优异的电气性能，但若安装不当或测试流程有误，仍可能导致测量偏差甚至器件损坏。本文将从安装、布线、校准三个维度提供专业指导。
安装注意事项
正确的安装是保证测量精度的前提：
- 避免应力损伤：使用合适的焊台温度与时间，防止因热应力导致薄膜层开裂。
- 无铅焊接推荐：采用无铅焊料（如SnAgCu），并控制回流焊峰值温度在245°C以下。
- 保持平整度：确保贴片与PCB焊盘完全接触，避免虚焊或桥接。
PCB布线优化策略
良好的布线设计可显著降低噪声干扰与寄生效应：
- 四线制测量（Kelvin Connection）：采用独立的电流输入与电压采样引脚，消除导线电阻影响，提高测量精度。
- 缩短采样路径：将电压采样点尽可能靠近电阻本体，减少走线长度。
- 屏蔽与隔离：在高频或强电磁环境中，使用地平面包围采样线路，抑制共模干扰。
校准与验证流程
完成硬件装配后，必须进行系统级校准以确保数据准确：
- 静态校准：施加已知标准电流，记录采样电压，计算实际比例系数。
- 温度补偿：在不同环境温度下重复测试，建立温度-阻值修正表。
- 动态测试：模拟真实负载波动，观察响应速度与稳定性。
常见问题与解决方案
以下是用户在使用过程中常遇到的问题及其应对措施：
- 测量值漂移：检查是否未采用四线制连接，或存在热源干扰。
- 采样信号噪声大：确认滤波电路是否到位，建议添加RC低通滤波器（如10kΩ+100nF）。
- 电阻发热严重：评估实际功耗是否超过额定值，必要时更换更高功率型号。
